Voltímetros: Cómo Funcionan / Principales tipos y Aplicaciones

Guía Completa sobre Voltímetros: Tipos, Usos y Funcionamiento

Voltímetros: Qué Son, Tipos y Cómo Funcionan

Los voltímetros son herramientas esenciales en el mundo de la electricidad y la electrónica. Este instrumento, diseñado para medir la diferencia de potencial entre dos puntos en un circuito eléctrico, se utiliza tanto en aplicaciones domésticas como industriales. Desde los clásicos voltímetros analógicos hasta los avanzados modelos digitales, su evolución ha sido clave para mejorar la precisión y la accesibilidad en las mediciones eléctricas. En este artículo exploraremos los distintos tipos de voltímetros, sus usos principales y cómo funcionan, además de analizar algunas aplicaciones prácticas como los voltímetros digitales para autos o de panel, entre otros.

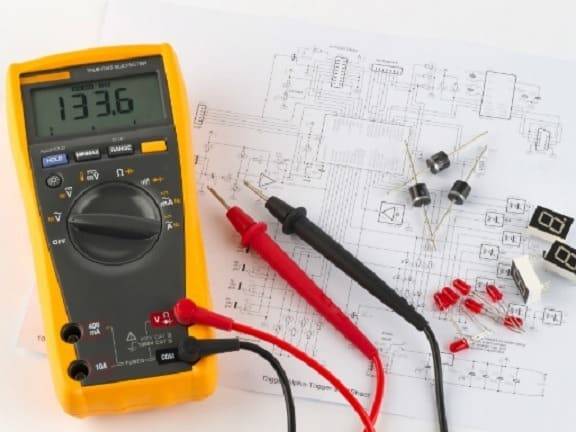

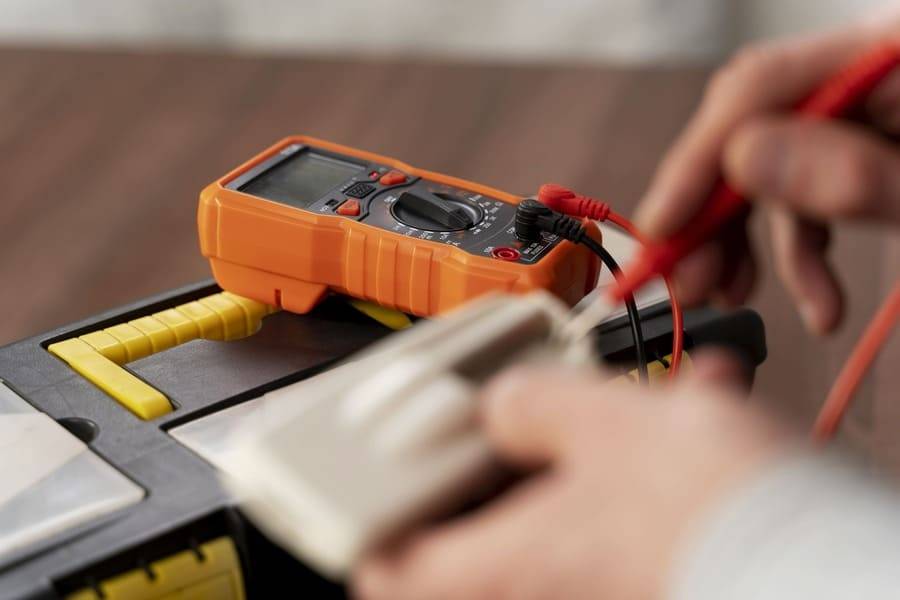

¿Qué es un voltímetro y para qué sirve?

Un voltímetro es un instrumento esencial en el campo de la electricidad y la electrónica. Su función principal es medir la diferencia de potencial eléctrico, conocida comúnmente como voltaje, entre dos puntos en un circuito. Gracias a su diseño, permite obtener mediciones precisas sin alterar el funcionamiento normal del sistema donde se utiliza. Este dispositivo es indispensable en múltiples sectores, desde el mantenimiento eléctrico hasta la industria automotriz y la investigación científica.

Definición de voltímetro

En términos sencillos, un voltímetro es un dispositivo que mide el voltaje o tensión eléctrica. Se conecta en paralelo al circuito o componente que se desea medir, ya que de esta forma no interfiere significativamente en el flujo de corriente. Existen dos tipos principales: voltímetros analógicos, que utilizan agujas y escalas para mostrar el valor, y voltímetros digitales, que presentan la información en pantallas numéricas.

Además de su capacidad para medir tensiones, los voltímetros modernos pueden incluir características adicionales como la medición de resistencia o corriente, lo que los hace aún más versátiles. Por este motivo, también se encuentran comúnmente combinados en dispositivos como los multímetros.

Principales aplicaciones de un voltímetro en la vida cotidiana y la industria

Los voltímetros tienen un amplio rango de aplicaciones, tanto en el hogar como en entornos industriales. Entre las más comunes se encuentran:

• Diagnóstico de equipos eléctricos: Detectan fallas en sistemas eléctricos, como conexiones defectuosas o cortocircuitos.
• Mantenimiento industrial: Supervisan el voltaje en máquinas y equipos para garantizar su correcto funcionamiento.
• Instalaciones eléctricas: Ayudan a verificar conexiones y medir tensiones durante la instalación de sistemas eléctricos.
• Automóviles: Los voltímetros para autos son esenciales para diagnosticar problemas en baterías y sistemas eléctricos vehiculares.
• Investigación y desarrollo: En laboratorios, se usan para experimentos y pruebas de componentes electrónicos.

En resumen, los voltímetros son herramientas indispensables para quienes trabajan con electricidad o buscan mantener sistemas eléctricos en óptimas condiciones.

---

Tipos de voltímetros

Existen diferentes tipos de voltímetros, cada uno diseñado para cumplir con necesidades específicas. Desde los clásicos voltímetros analógicos hasta los modernos voltímetros digitales, cada variante tiene sus ventajas y aplicaciones particulares.

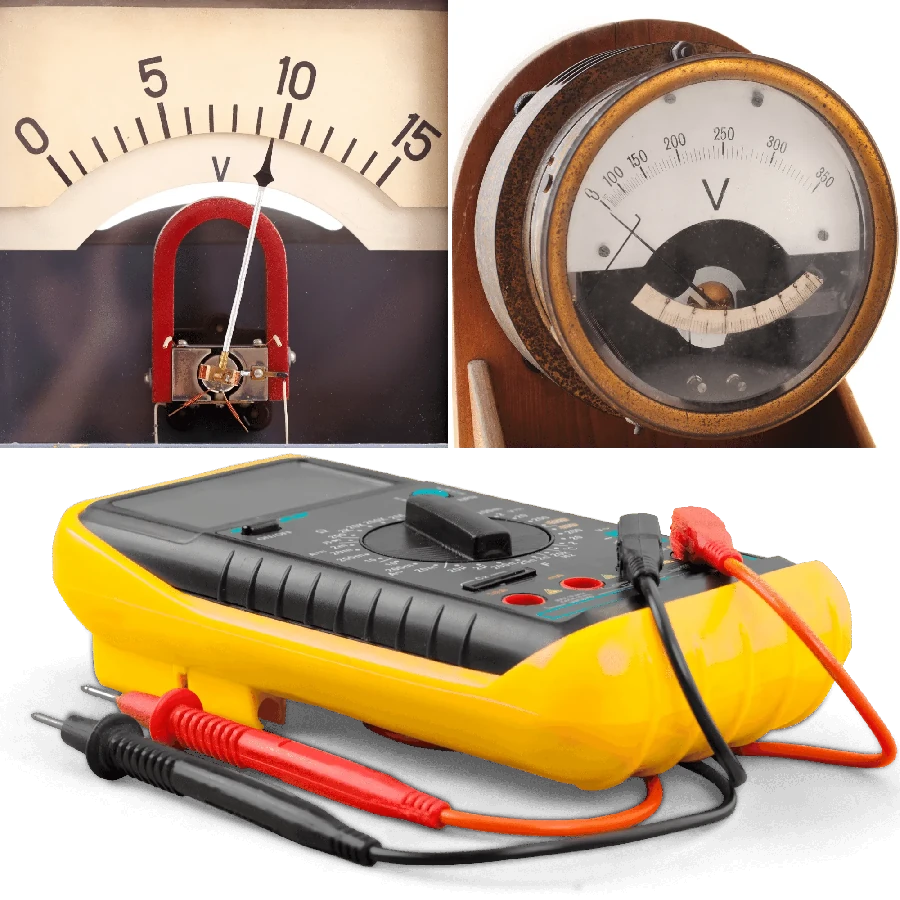

Voltímetros analógicos y su funcionamiento básico

Los voltímetros analógicos son dispositivos que utilizan un sistema de aguja y escala para indicar la medición de voltaje. Funcionan gracias a un galvanómetro, un mecanismo sensible que detecta la corriente eléctrica y la convierte en una desviación proporcional en la aguja del dispositivo.

Aunque están siendo reemplazados por sus contrapartes digitales, los voltímetros analógicos aún se utilizan en ciertos entornos donde se requiere monitorear cambios graduales en el voltaje. Su ventaja principal es que ofrecen una representación visual continua, útil para observar tendencias en las mediciones. Sin embargo, requieren una mayor precisión en su lectura, ya que están sujetos a errores de interpretación.

Voltímetros digitales: características y ventajas

Los voltímetros digitales son la evolución moderna de los analógicos. Utilizan pantallas numéricas para mostrar el voltaje, lo que elimina el error humano asociado con la interpretación de escalas. Estos dispositivos son ampliamente utilizados debido a su precisión, facilidad de uso y capacidad para medir valores en diferentes rangos.

Ventajas de los voltímetros digitales:

• Lecturas más precisas y fáciles de interpretar.
• Capacidad para incluir funciones adicionales, como la medición de corriente o resistencia (en el caso de los multímetros).
• Compactos y más resistentes a factores externos como golpes o vibraciones.

Algunos modelos, como los voltímetros digitales para tablero, están diseñados específicamente para aplicaciones industriales, donde el monitoreo constante es esencial.

Voltímetros de panel y su uso en tableros eléctricos

Los voltímetros de panel son dispositivos diseñados para instalarse en tableros eléctricos o de control. Son compactos y están fabricados para encajar en aberturas estándar de paneles, facilitando su integración en sistemas de monitoreo.

Estos voltímetros se encuentran comúnmente en:

• Sistemas industriales: Supervisan el estado de máquinas y equipos.
• Automatización: Garantizan que el voltaje de los sistemas sea constante y seguro.
• Instrumentación científica: Permiten un control preciso del voltaje en laboratorios.

Gracias a su diseño especializado, los voltímetros de panel son ideales para aplicaciones donde se necesita monitoreo constante y visualización inmediata del voltaje.

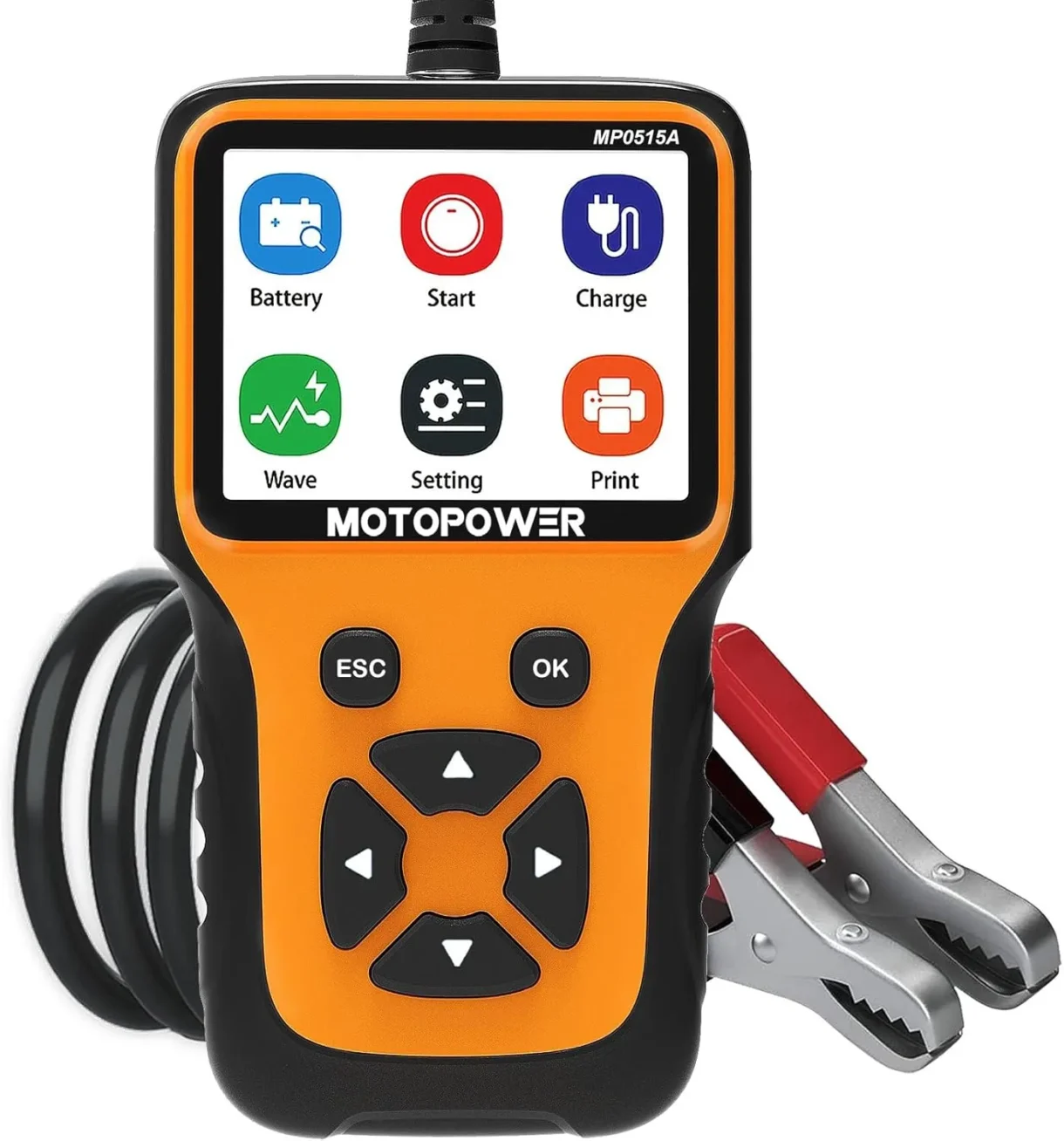

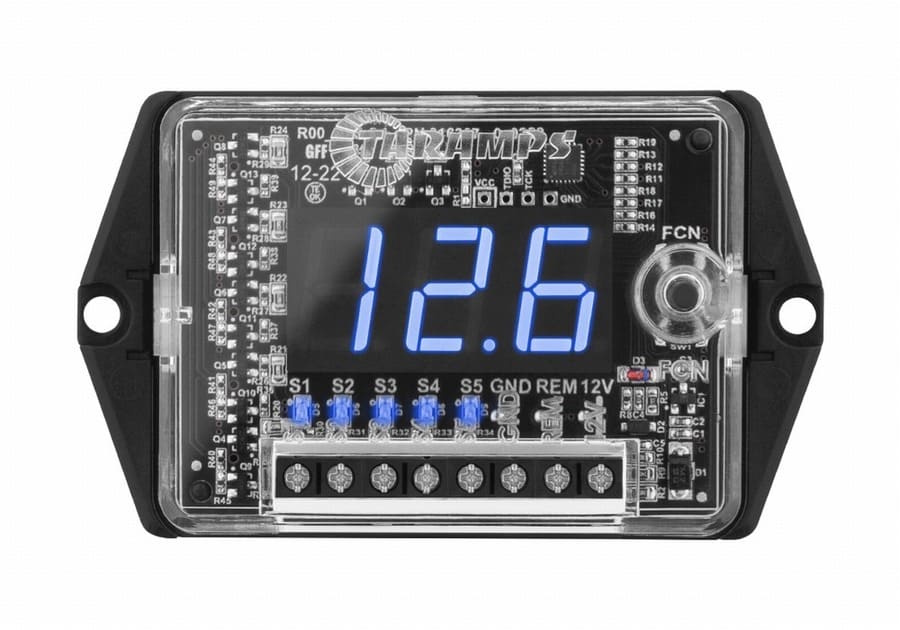

Voltímetros para autos y su importancia en el diagnóstico automotriz

En el mundo automotriz, los voltímetros para autos son herramientas esenciales. Están diseñados para monitorear el estado del sistema eléctrico del vehículo, especialmente la batería y el alternador.

Un voltímetro para autos permite detectar problemas comunes como:

• Baterías descargadas: Identifica cuando la batería está por debajo del rango óptimo de voltaje.
• Fallos en el alternador: Verifica si el sistema de carga funciona correctamente.
• Sobrecargas: Detecta posibles daños en componentes eléctricos debido a tensiones elevadas.

Estos dispositivos son compactos y, en muchos casos, se integran directamente en el panel de instrumentos del vehículo, facilitando su uso incluso para conductores sin experiencia técnica.

En resumen, cada tipo de voltímetro está diseñado para abordar necesidades específicas, desde el mantenimiento industrial hasta el diagnóstico automotriz, lo que los convierte en herramientas versátiles y esenciales.

Voltímetros electromecánicos

Los voltímetros electromecánicos representan una de las primeras formas de dispositivos utilizados para medir el voltaje eléctrico. Aunque han sido reemplazados en gran medida por versiones digitales y electrónicas, todavía tienen aplicaciones específicas debido a su diseño robusto y confiable. Estos instrumentos son esenciales en entornos donde las condiciones de trabajo pueden ser adversas, como la presencia de altas temperaturas o vibraciones.

Cómo funcionan los voltímetros electromecánicos

El funcionamiento de los voltímetros electromecánicos se basa en principios electromagnéticos básicos. En su núcleo, utilizan un galvanómetro, que convierte la corriente eléctrica en un movimiento mecánico. Este movimiento es transmitido a una aguja que se desplaza sobre una escala calibrada, mostrando la diferencia de potencial entre los puntos medidos.

Existen varios tipos de voltímetros electromecánicos, como:

• Voltímetros de bobina móvil: Utilizan una bobina que rota dentro de un campo magnético.
• Voltímetros de hierro móvil: Funcionan basándose en la atracción o repulsión de piezas de hierro en presencia de un campo magnético.
• Voltímetros térmicos: Miden el voltaje generando calor a través de la resistencia eléctrica.

Aunque son menos precisos que los digitales, su diseño los hace resistentes a interferencias electromagnéticas y condiciones extremas, lo que los hace ideales para ciertos contextos.

Aplicaciones de los voltímetros electromecánicos en la actualidad

En la actualidad, los voltímetros electromecánicos todavía se utilizan en algunos sectores específicos debido a sus características particulares. Algunas de sus aplicaciones incluyen:

• Entornos industriales: Se emplean en plantas de fabricación y otros lugares donde las condiciones pueden dañar dispositivos electrónicos sensibles.
• Sistemas de respaldo: Funcionan como herramientas secundarias para verificar el funcionamiento de sistemas eléctricos cuando los dispositivos electrónicos no están disponibles.
• Educación y formación: Se usan en laboratorios de física y electrónica para enseñar conceptos básicos de medición de voltaje.

A pesar de su disminución en popularidad, los voltímetros electromecánicos siguen siendo valiosos en ciertos entornos gracias a su simplicidad, durabilidad y capacidad para operar sin depender de componentes electrónicos avanzados.

---

Voltímetros vectoriales

Los voltímetros vectoriales representan una categoría especializada de dispositivos diseñados para analizar las características del voltaje en sistemas eléctricos avanzados. A diferencia de los voltímetros convencionales, que solo miden la magnitud del voltaje, los vectoriales también analizan la fase y la frecuencia, lo que los hace indispensables en aplicaciones de alta precisión.

¿Qué son los voltímetros vectoriales?

Un voltímetro vectorial es un dispositivo que no solo mide la magnitud del voltaje, sino que también evalúa su fase en relación con una señal de referencia. Esto es especialmente útil en sistemas de corriente alterna (CA), donde el voltaje y la corriente pueden desfasarse, afectando el rendimiento de los equipos eléctricos.

El funcionamiento de estos dispositivos combina tecnologías analógicas y digitales. Utilizan un procesador interno para analizar las señales eléctricas y proporcionar lecturas detalladas sobre:

• Amplitud: La cantidad de voltaje presente en el sistema.
• Fase: La relación temporal entre dos señales eléctricas.
• Frecuencia: La velocidad a la que varía la señal en un segundo.

Este nivel de detalle los hace fundamentales en aplicaciones de ingeniería avanzada y análisis de sistemas eléctricos complejos.

Principales usos de los voltímetros vectoriales en entornos especializados

Los voltímetros vectoriales son herramientas clave en sectores donde la precisión es crítica. Sus principales aplicaciones incluyen:

• Telecomunicaciones: Analizan señales eléctricas en sistemas de transmisión, asegurando una correcta sincronización de datos.
• Sistemas de energía: Supervisan redes de corriente alterna, ayudando a mantener la estabilidad en sistemas eléctricos complejos como las redes inteligentes (smart grids).
• Diseño de circuitos electrónicos: Se utilizan en laboratorios de desarrollo para optimizar el rendimiento de circuitos avanzados, como amplificadores y convertidores.
• Medición de antenas y radiofrecuencias: Evalúan señales de alta frecuencia, esenciales para equipos como transmisores de radio y radares.

En resumen, los voltímetros vectoriales son instrumentos de alta precisión que ofrecen información detallada sobre el comportamiento del voltaje. Esto los convierte en una herramienta indispensable para ingenieros, técnicos y científicos que trabajan en sistemas eléctricos avanzados.

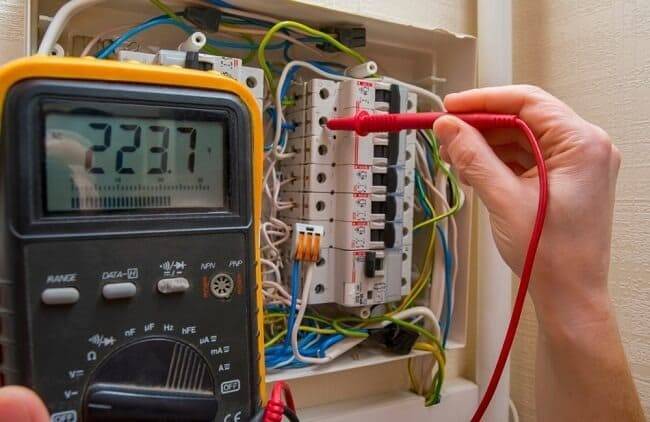

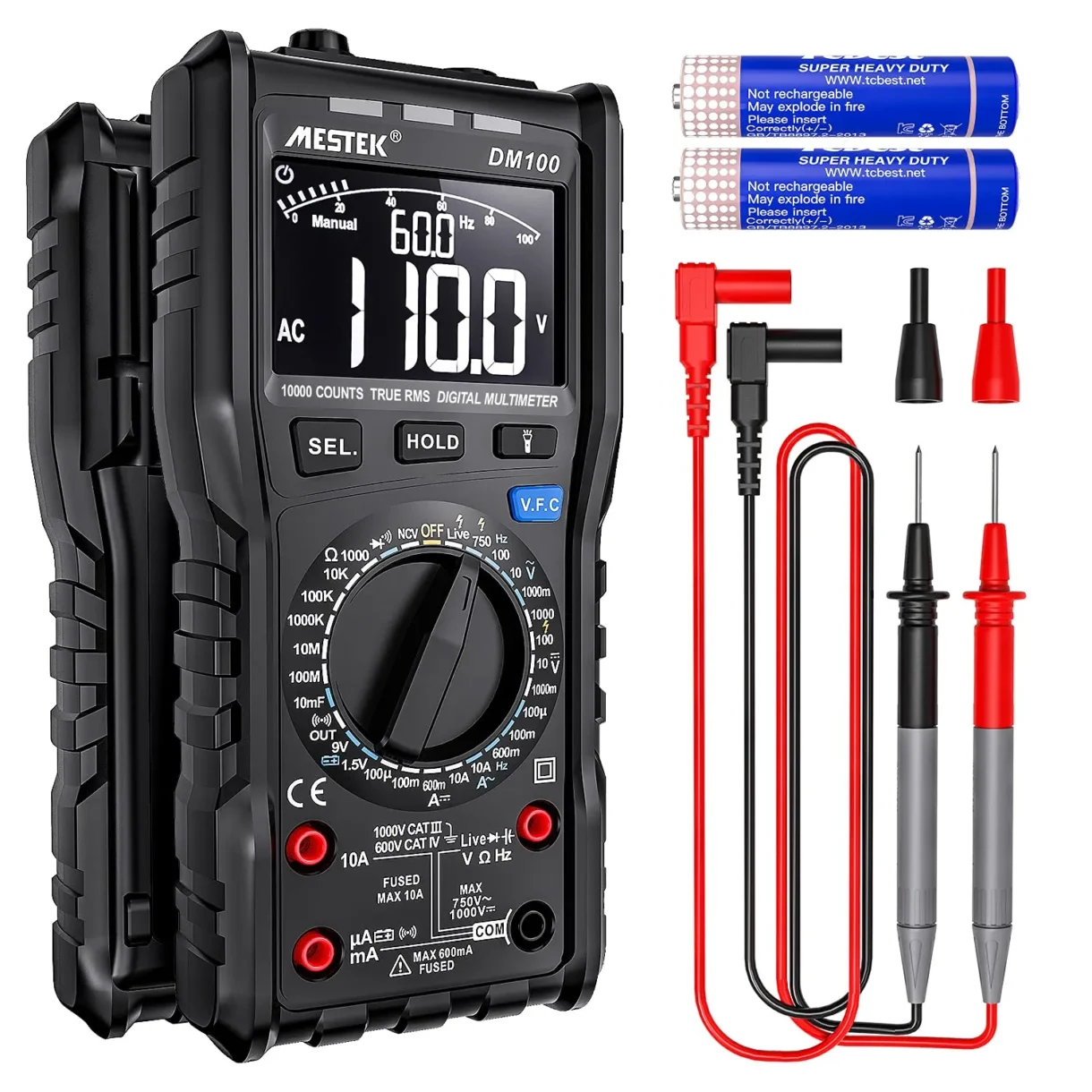

Voltímetros digitales

Los voltímetros digitales son dispositivos modernos que han revolucionado la medición de voltaje gracias a su precisión, facilidad de uso y capacidad para mostrar lecturas claras en pantallas electrónicas. A diferencia de los analógicos, estos instrumentos convierten las señales eléctricas en valores numéricos, eliminando el margen de error asociado a las lecturas manuales. Su versatilidad los convierte en herramientas indispensables tanto en entornos industriales como domésticos.

Voltímetros digitales para tablero y sus ventajas específicas

Los voltímetros digitales para tablero están diseñados específicamente para ser instalados de forma fija en tableros eléctricos o paneles de control. Este tipo de voltímetro permite un monitoreo constante del voltaje en tiempo real, siendo una opción ideal para sistemas que requieren supervisión continua.

Ventajas clave de los voltímetros digitales para tablero:

1. Fácil visualización: Sus pantallas LED o LCD permiten lecturas claras incluso en condiciones de poca luz.
2. Alta precisión: Miden con exactitud tanto en sistemas de corriente alterna (CA) como de corriente continua (CC).
3. Durabilidad: Están fabricados para resistir condiciones industriales adversas, como altas temperaturas o vibraciones.
4. Instalación sencilla: Suelen venir con soportes estándar que facilitan su integración en paneles eléctricos.

Estos voltímetros son comunes en sistemas de distribución de energía, equipos industriales y vehículos, donde es crucial controlar el rendimiento eléctrico.

Cómo elegir un voltímetro digital según tus necesidades

Seleccionar un voltímetro digital adecuado depende del uso que planees darle. Algunos factores clave que debes considerar incluyen:

• Rango de medición: Asegúrate de que el voltímetro sea compatible con los niveles de voltaje de tus sistemas.
• Tipo de corriente: Verifica si necesitas medir voltaje en CA, CC, o ambos.
• Precisión: Si trabajas en proyectos delicados, elige un dispositivo con baja tolerancia al error.
• Portabilidad o instalación fija: Decide si necesitas un modelo portátil o uno diseñado para paneles.
• Funciones adicionales: Algunos modelos incluyen alarmas, memoria interna o conectividad inalámbrica.

Por último, no olvides consultar opiniones de usuarios y valorar la relación calidad-precio, ya que esto puede ser determinante para encontrar el mejor modelo para tus necesidades.

---

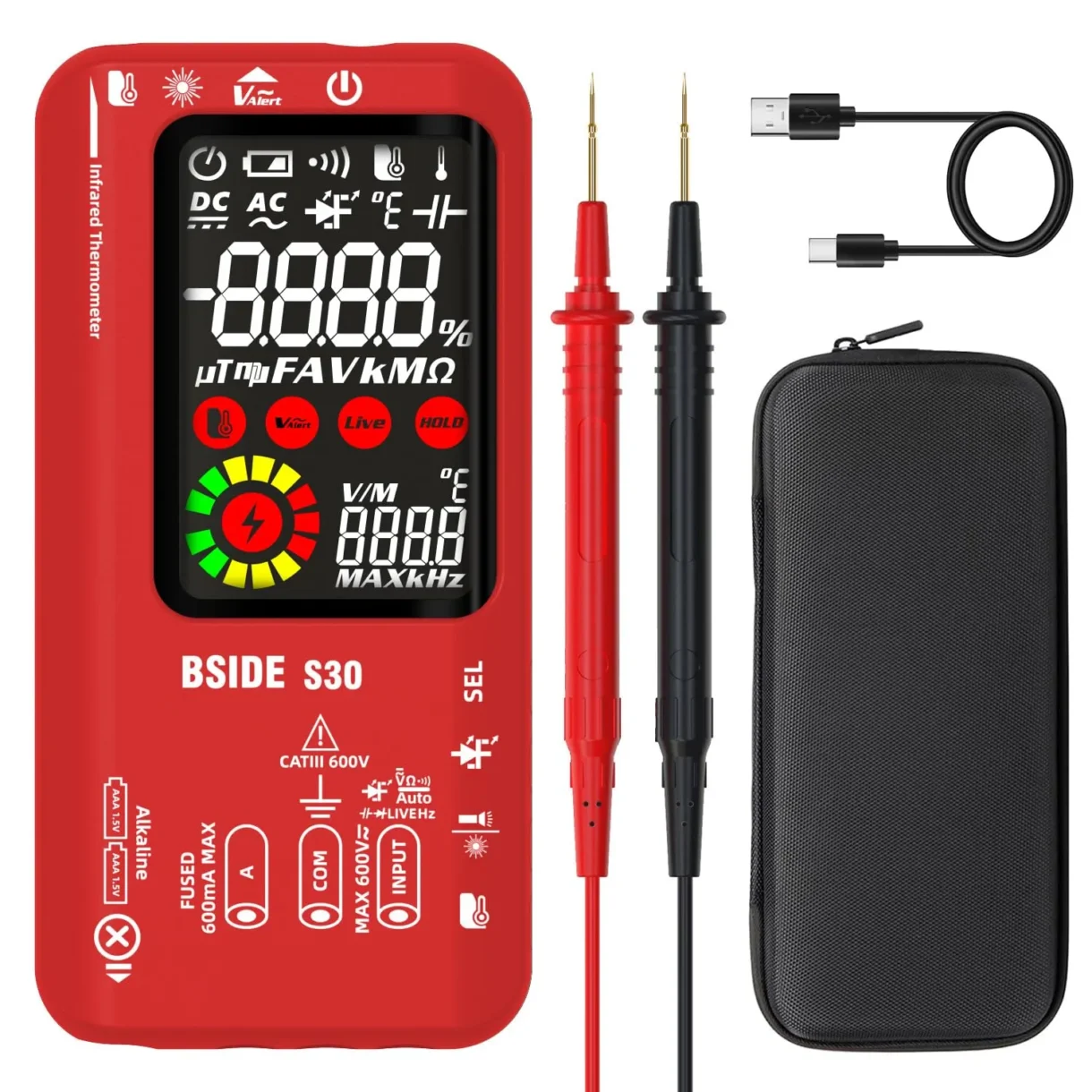

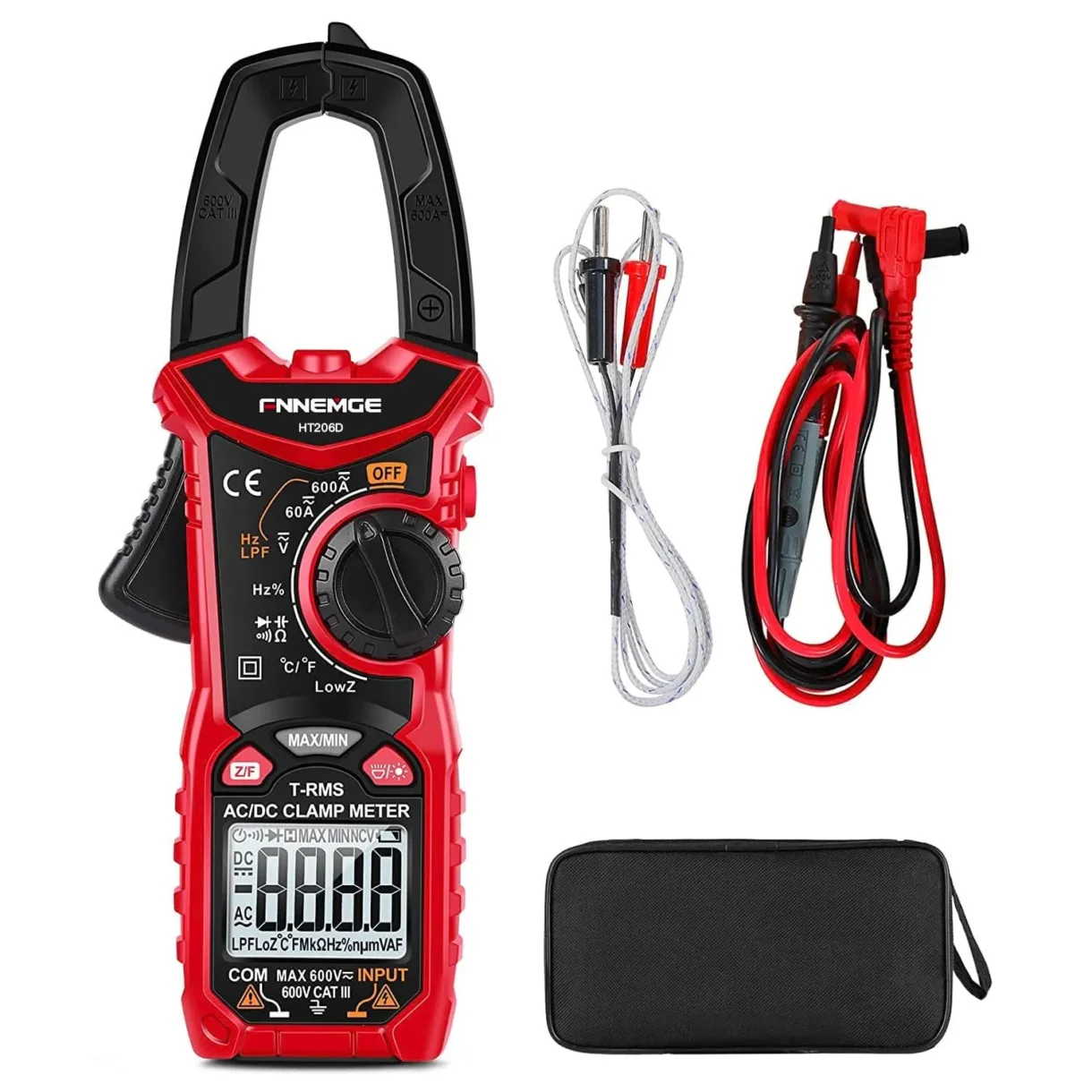

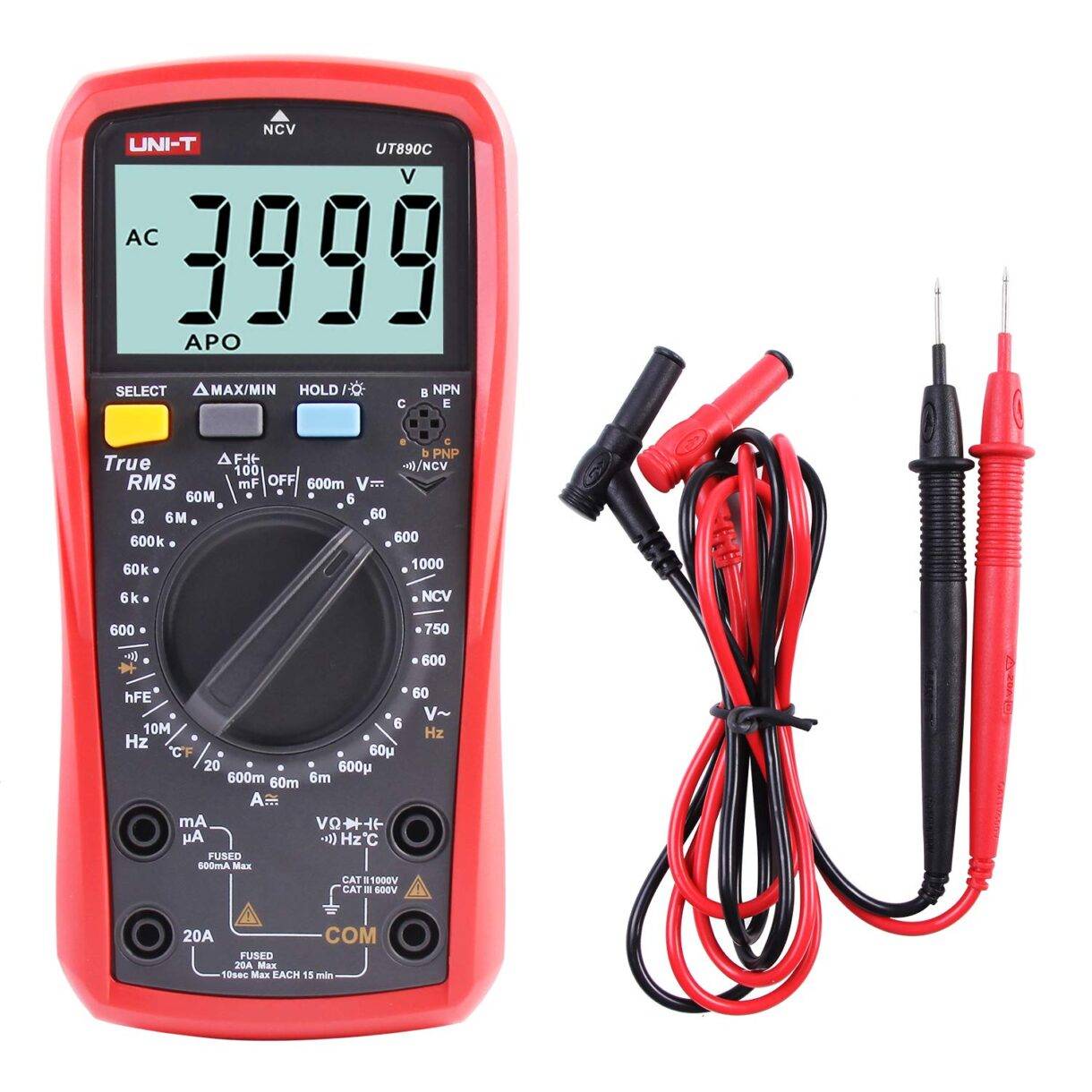

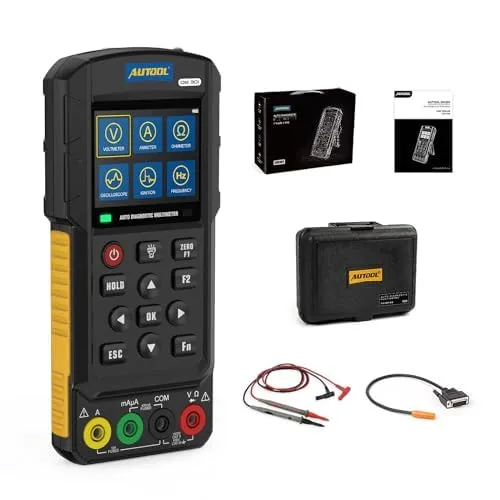

Multímetros y Voltímetros

Los multímetros son herramientas versátiles que combinan las funciones de varios dispositivos en uno solo, incluyendo la de medir el voltaje como lo haría un voltímetro convencional. Su capacidad para medir corriente, resistencia y, en algunos casos, parámetros adicionales como temperatura o capacidad, los convierte en un elemento imprescindible para profesionales y aficionados en electrónica.

Diferencia entre voltímetro y multímetro

Aunque ambos dispositivos pueden medir voltaje, hay diferencias clave entre un voltímetro y un multímetro.

• Función principal: El voltímetro está diseñado exclusivamente para medir el voltaje, mientras que el multímetro incluye esta función junto con otras como la medición de corriente y resistencia.
• Versatilidad: El multímetro es más completo y adaptable, ideal para proyectos variados.
• Precio: Los voltímetros suelen ser más económicos que los multímetros, ya que estos últimos ofrecen un rango más amplio de funciones.
• Facilidad de uso: Si solo necesitas medir voltaje, un voltímetro puede ser más intuitivo; en cambio, los multímetros requieren conocimientos básicos para manejar todas sus funciones correctamente.

Ambos dispositivos son útiles, pero la elección dependerá de la complejidad del trabajo que necesites realizar.

Marcas populares de multímetros y precios aproximados

En el mercado, existen varias marcas reconocidas por su calidad en la fabricación de multímetros. Algunas de las más populares incluyen:

1. Fluke: Reconocida por su precisión y durabilidad. Sus modelos oscilan entre 100 y 400 euros, dependiendo de las características avanzadas.
2. Uni-T: Ofrece modelos accesibles y funcionales para principiantes y profesionales. Sus precios varían entre 30 y 150 euros.
3. Klein Tools: Ideal para aplicaciones domésticas e industriales, con precios que van desde los 50 hasta 200 euros.
4. Mastech: Una opción económica con una buena relación calidad-precio, con modelos entre 20 y 100 euros.

Al elegir un multímetro, considera tus necesidades específicas y el presupuesto disponible. Si planeas usarlo para tareas básicas en el hogar, un modelo económico será suficiente, mientras que para proyectos profesionales, es recomendable invertir en una marca de gama alta.

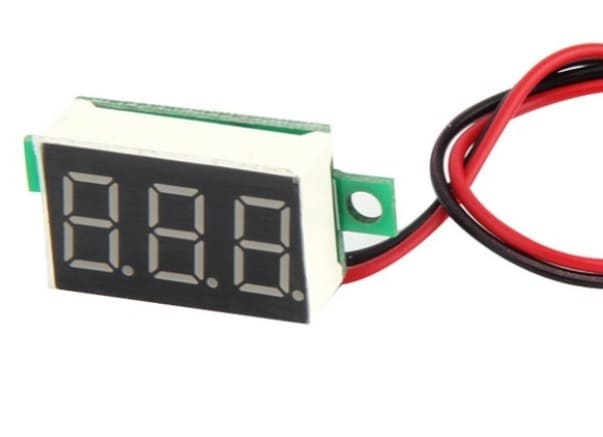

Voltímetros de panel

Los voltímetros de panel son herramientas esenciales en sistemas de control e instrumentación industrial. Estos dispositivos están diseñados para ser integrados directamente en paneles eléctricos, lo que los hace ideales para el monitoreo continuo de sistemas eléctricos y circuitos. Su diseño compacto y estándar permite una instalación sencilla y segura, adaptándose perfectamente a diferentes aplicaciones técnicas.

Características principales de los voltímetros de panel

1. Diseño compacto: Están diseñados para encajar en aberturas estándar de paneles, lo que facilita su instalación sin necesidad de modificaciones adicionales.
2. Visualización clara: Sus pantallas LED o LCD ofrecen lecturas nítidas, incluso en condiciones de baja iluminación.
3. Compatibilidad: Pueden trabajar tanto con sistemas de corriente alterna (CA) como de corriente continua (CC).
4. Durabilidad: Están fabricados para resistir condiciones adversas en entornos industriales, como vibraciones o temperaturas extremas.

Aplicaciones comunes de los voltímetros de panel

Estos dispositivos son ampliamente utilizados en:

• Industrias de automatización: Para monitorear voltajes en maquinaria y líneas de producción.
• Sistemas de distribución de energía: Permiten verificar en tiempo real el suministro eléctrico en diferentes puntos.
• Equipos de instrumentación: Ayudan a supervisar el rendimiento de diversos dispositivos electrónicos.

Gracias a su fiabilidad y diseño optimizado, los voltímetros de panel son una solución imprescindible para garantizar la estabilidad eléctrica en sistemas críticos.

---

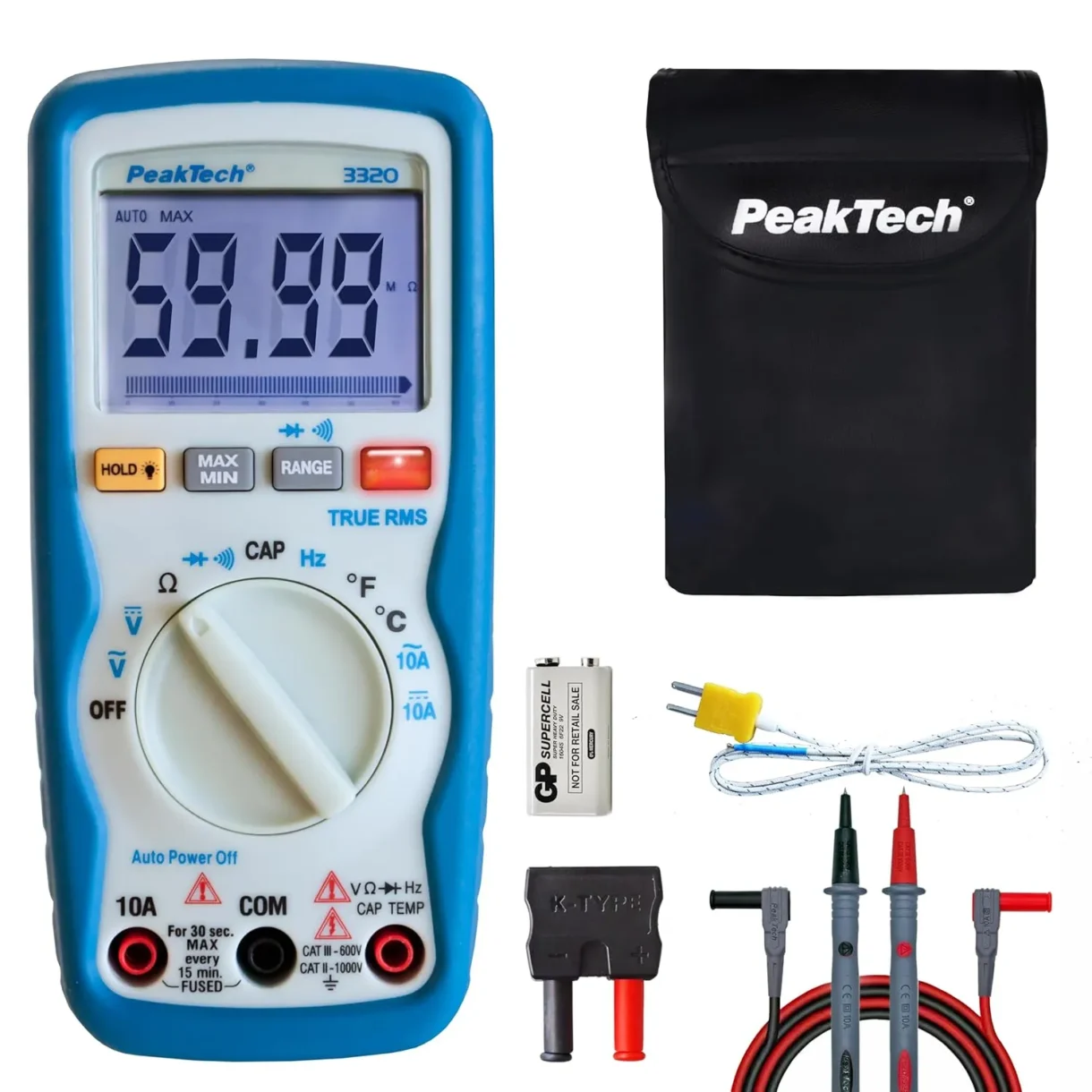

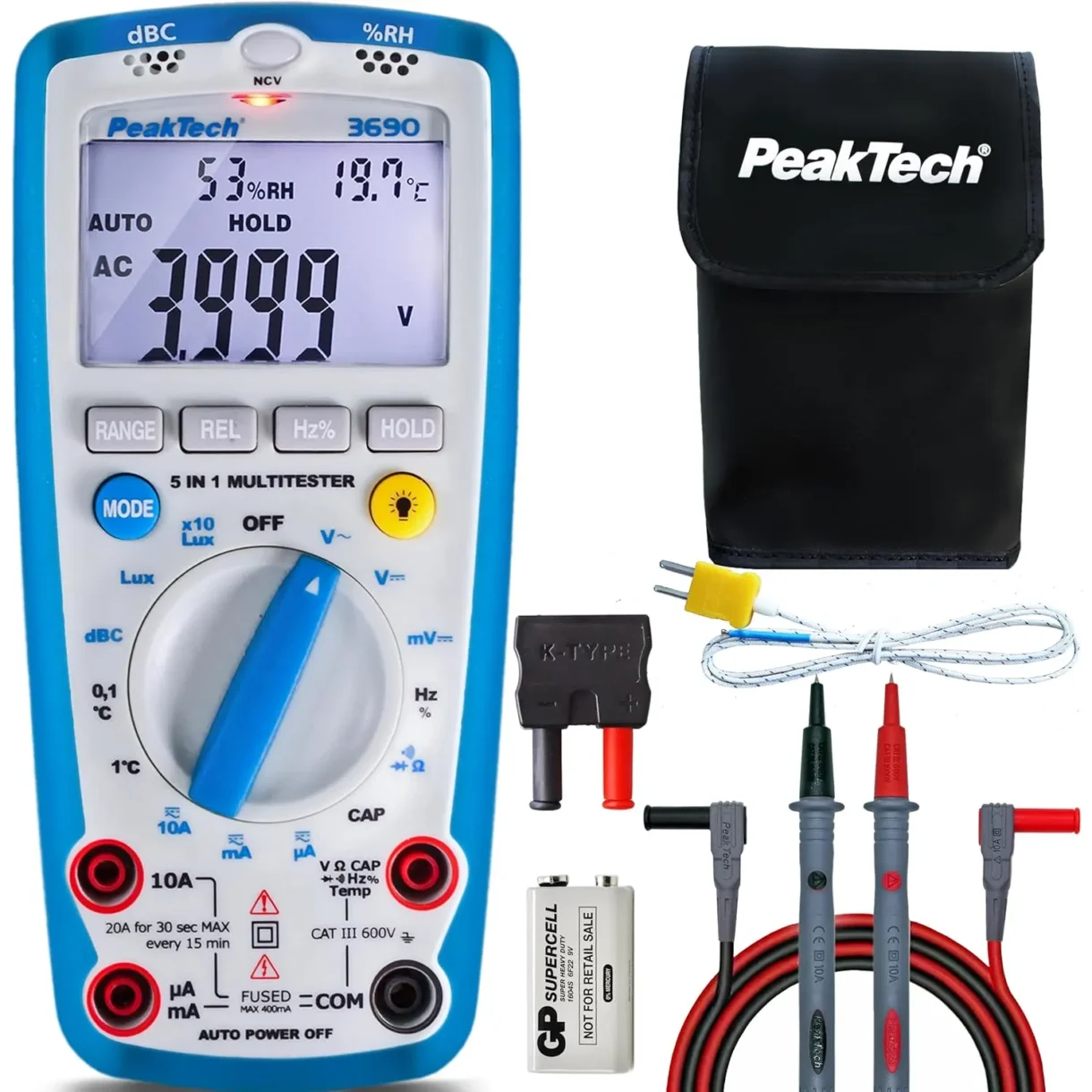

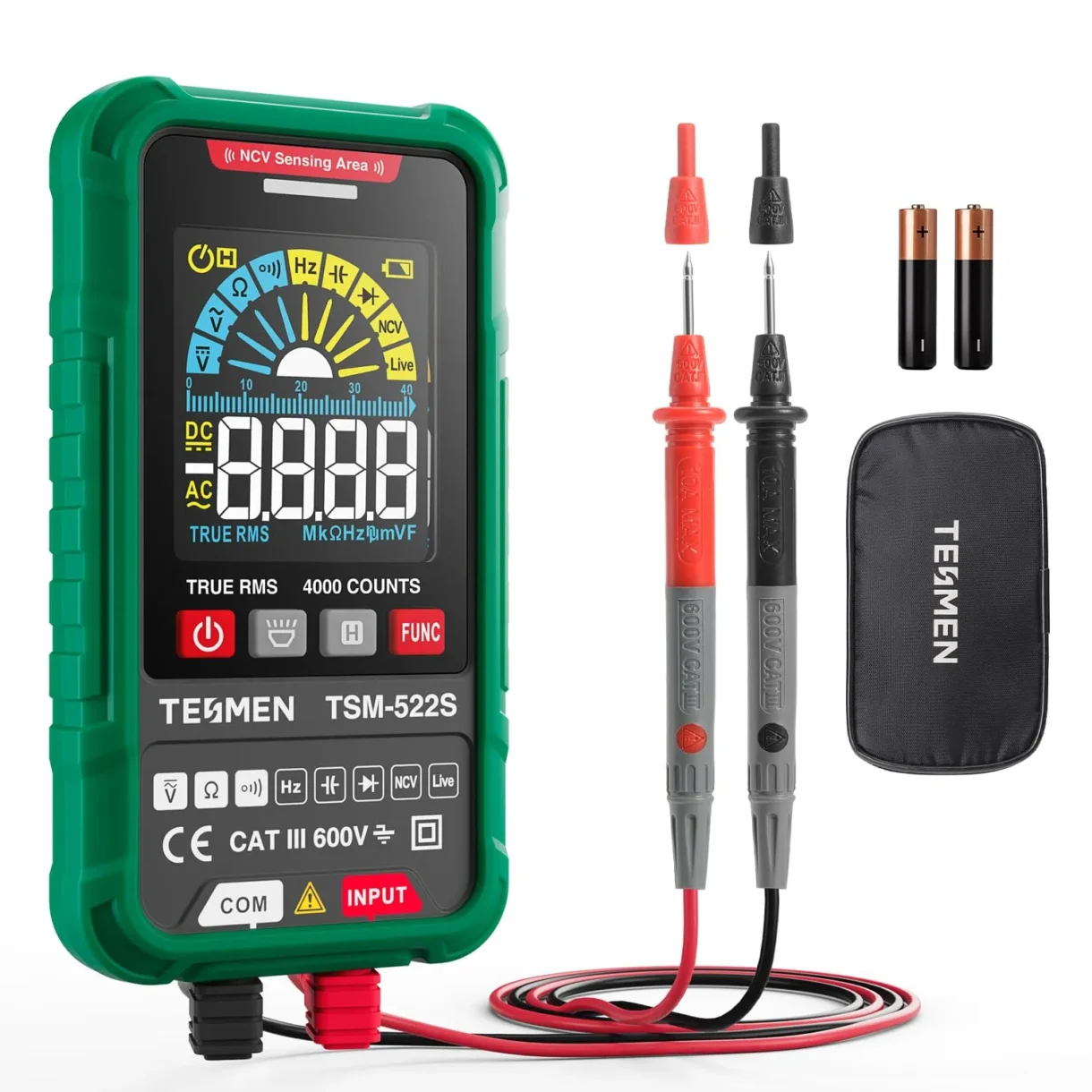

Voltímetros portátiles

Los voltímetros portátiles están diseñados para ser transportados fácilmente y utilizados en cualquier ubicación. Son herramientas imprescindibles para técnicos, ingenieros y electricistas que requieren realizar mediciones rápidas y precisas en el campo. Su diseño ergonómico y ligero los hace ideales para trabajos que demandan movilidad.

Ventajas de los voltímetros portátiles

1. Movilidad total: Gracias a su tamaño reducido y peso ligero, son perfectos para trabajos de campo o en lugares de difícil acceso.
2. Versatilidad: Algunos modelos pueden medir no solo voltaje, sino también resistencia y corriente, como los multímetros.
3. Resistencia: Están fabricados con materiales robustos que soportan caídas y condiciones adversas.
4. Facilidad de uso: Su diseño intuitivo permite que tanto profesionales como principiantes puedan utilizarlos con facilidad.

Usos más comunes de los voltímetros portátiles

• Reparaciones eléctricas: Son ideales para localizar fallos en sistemas eléctricos domésticos o industriales.
• Mantenimiento preventivo: Permiten monitorear el estado de baterías y circuitos en vehículos y maquinaria.
• Proyectos de electrónica: Son útiles para medir componentes y realizar pruebas en prototipos.

Estos dispositivos combinan funcionalidad y practicidad, lo que los convierte en una herramienta esencial para profesionales que necesitan precisión y portabilidad.

---

Cómo funciona un voltímetro

De manera general, el funcionamiento de un voltímetro se basa en medir la diferencia de potencial eléctrico entre dos puntos en un circuito. Este principio básico permite evaluar si un sistema eléctrico opera correctamente o si presenta fallos.

El proceso básico de medición

1. Conexión a los puntos de prueba: Los terminales del voltímetro (positivo y negativo) se conectan a los dos puntos entre los que se desea medir el voltaje.
2. Detección del potencial eléctrico: El dispositivo detecta la diferencia de energía eléctrica entre ambos puntos.
3. Conversión y visualización: En el caso de los voltímetros digitales, esta diferencia se convierte en un valor numérico que se muestra en la pantalla.

Tipos de medición en voltímetros

• Corriente continua (CC): Se utiliza para medir baterías o sistemas electrónicos.
• Corriente alterna (CA): Común en sistemas eléctricos domésticos e industriales.

El voltímetro es una herramienta fundamental para garantizar el correcto funcionamiento de circuitos y dispositivos eléctricos. Su precisión y facilidad de uso lo hacen imprescindible en una amplia variedad de aplicaciones, desde el hogar hasta la industria.

Otros detalles sobre cómo funciona un voltímetro

El funcionamiento de un voltímetro se basa en principios fundamentales de la electricidad y la electrónica. Este dispositivo mide la diferencia de potencial eléctrico entre dos puntos de un circuito, proporcionando información esencial para el análisis y diagnóstico de sistemas eléctricos. Para entenderlo mejor, es importante desglosar cada paso que sigue el voltímetro durante una medición.

Conexión al circuito

El voltímetro se conecta en paralelo al componente o sección del circuito donde se desea medir el voltaje. Esto significa que los terminales del voltímetro se colocan directamente a los dos puntos específicos del circuito, permitiendo:

• Crear una ruta alternativa para una pequeña corriente de medición.
• Evitar interferir significativamente en el funcionamiento del circuito.

Es fundamental asegurarse de que el voltímetro esté configurado correctamente para medir la corriente alterna (CA) o corriente continua (CC) según el tipo de sistema eléctrico.

Medición de la corriente

Una vez conectado, el voltímetro permite el flujo de una corriente mínima a través de su circuito interno. Esta corriente es muy pequeña, ya que el dispositivo cuenta con una alta resistencia interna, diseñada para minimizar su impacto en el sistema que está siendo analizado.

Conversión de corriente a voltaje

Dentro del voltímetro, un circuito electrónico transforma esta pequeña corriente en una señal proporcional al voltaje medido. En los modelos digitales, este proceso incluye un convertidor analógico-digital (ADC) que traduce los datos en valores numéricos precisos.

Visualización del voltaje

Finalmente, el valor del voltaje medido se muestra en la pantalla del voltímetro, que puede ser:

• Analógica: Con una aguja que señala el valor sobre una escala.
• Digital: Con números que indican directamente la lectura en voltios (V).

Aspectos clave para un uso correcto del voltímetro

1. Configuración adecuada: Seleccionar correctamente el rango de medición para evitar lecturas erróneas.
2. Conexión precisa: Asegurarse de conectar el voltímetro en paralelo y no en serie.
3. Cuidado del equipo: Mantenerlo calibrado y protegido para garantizar mediciones precisas.

Conocer estos detalles ayuda a aprovechar al máximo el rendimiento de un voltímetro y garantiza lecturas fiables en cualquier tipo de aplicación eléctrica o electrónica.

Aplicaciones principales de los voltímetros

Los voltímetros son herramientas fundamentales en la medición de voltaje, lo que los convierte en dispositivos versátiles y ampliamente utilizados en diferentes sectores. Su funcionalidad permite aplicaciones que abarcan desde el mantenimiento eléctrico hasta la investigación y el desarrollo de nuevas tecnologías. A continuación, exploramos las principales áreas donde los voltímetros son indispensables.

Diagnóstico y mantenimiento eléctrico

En el ámbito del diagnóstico, los voltímetros son esenciales para verificar la integridad de los circuitos eléctricos. Su uso facilita:

• Identificar problemas de conexión: Localizan fallas en cables o componentes dañados.
• Detectar cortocircuitos: Ayudan a prevenir riesgos eléctricos graves.
• Garantizar el funcionamiento de equipos: Se utilizan en el mantenimiento de generadores, motores y sistemas de alimentación eléctrica.

Además, en la reparación de equipos electrónicos, un voltímetro es crucial para diagnosticar el estado de componentes como condensadores, resistencias o fuentes de alimentación.

Instalación de sistemas eléctricos y pruebas de seguridad

Durante la instalación, los voltímetros permiten medir y verificar el voltaje en distintos puntos del sistema eléctrico. Esto asegura una conexión adecuada y el correcto funcionamiento de todos los componentes.

En pruebas de seguridad, su papel es fundamental para detectar:

• Sobretensiones peligrosas.
• Fallos a tierra que puedan comprometer la seguridad.
• Cumplimiento con estándares eléctricos, como las normativas internacionales de seguridad.

Monitoreo en entornos industriales

En la industria, los voltímetros se emplean para monitorear y controlar el voltaje en sistemas de distribución eléctrica y maquinaria. Algunas aplicaciones comunes incluyen:

• Automatización y control: Verificar el rendimiento de sistemas automatizados.
• Control de calidad: Asegurar que los equipos operen dentro de parámetros específicos.

Investigación y desarrollo tecnológico

En laboratorios de investigación, los voltímetros son herramientas esenciales para experimentos científicos y pruebas de dispositivos electrónicos. Su alta precisión es clave para medir pequeñas variaciones de voltaje en el desarrollo de nuevas tecnologías.

En conclusión, la versatilidad de los voltímetros los convierte en instrumentos indispensables para múltiples sectores, desde la industria hasta la ciencia, garantizando seguridad, eficiencia y precisión en sus aplicaciones.

Los voltímetros son herramientas indispensables para medir y comprender la actividad eléctrica en cualquier entorno, desde un simple circuito doméstico hasta complejos sistemas industriales. Su evolución, desde los modelos analógicos hasta los digitales y vectoriales, ha permitido que sean más precisos, versátiles y adaptados a distintas necesidades.

Si bien elegir el voltímetro adecuado puede parecer una tarea compleja, conocer sus tipos y aplicaciones te permitirá tomar la mejor decisión. En los próximos apartados profundizaremos en cada una de estas categorías, explorando su funcionamiento y ventajas con mayor detalle.

---

TE PUEDE INTERESAR

•
  Velocímetros – Guía Básica
•
  Odómetros y Topómetros – guía completa
•
  Espectrómetros: guía completa para de uso y aplicaciones (modelos y marcas destacadas)
•
  Guía completa sobre Detectores de Gas: Tipos, Uso y Consejos
